Réalisation de la nacelle

Samedi après-midi, une partie de l’équipe s’est retrouvée pour la réalisation de la nacelle. C’est aussi ce jour là qu’a commencé le tournage du futur reportage avec 5 Elements Production.

La nacelle a été réalisée avec du polystyrène extrudé (XPS) de 20mm et 30mm. Les avantages de ce matériau comparé au polystyrène expansé sont non-négligeables: haut pouvoir isolant thermique, grande résistance mécanique, résistant à l’eau et au froid, léger et facilement usinable.

Toutes les pièces ont été découpées à la scie circulaire puis assemblées à la colle à chaud. Les petites découpes ont été réalisées soit au cuter, soit à la Dremel ou encore à la perceuse à colonne.

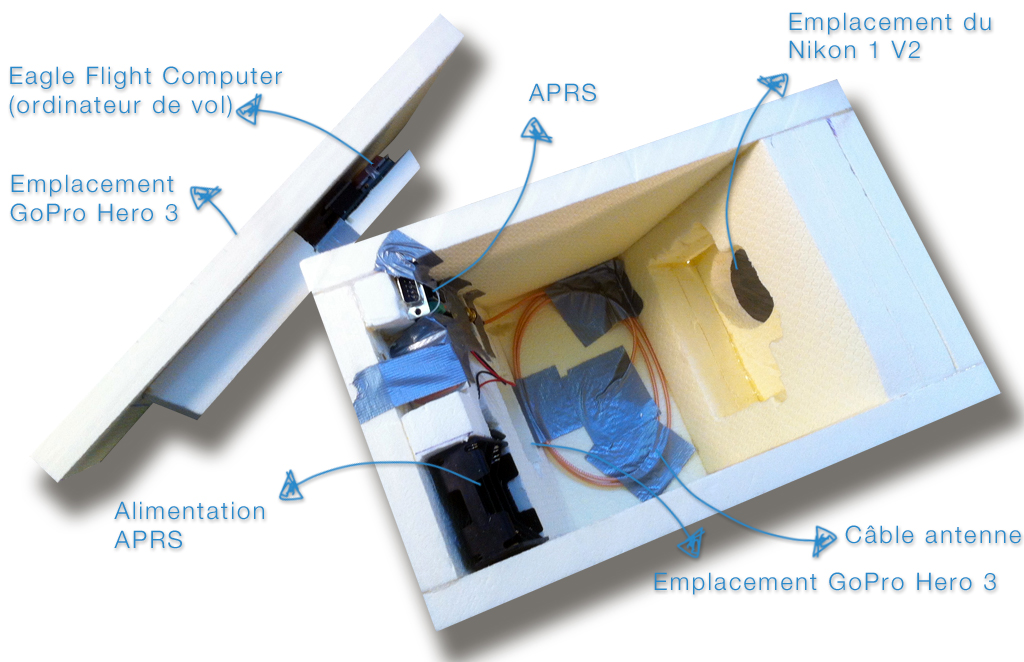

De nombreux éléments ont été intégrés dans la nacelle:

Une GoPro Hero 3 avec batterie additionnelle orientée vers le haut
Une GoPro Hero 3 avec batterie additionnelle positionnée sur le côté, orientée de 20° vers le bas
Une Nikon 1 V2 sur le côté, orientée de 20° vers le bas
Un système APRS comprenant un émetteur radio, puce GPS, batteries et une antenne
Une balise SPOT 2
Un ordinateur de vol et sa batterie

Au final, il aura fallu près de 5 heures pour réaliser la nacelle sans les finissions.

Données techniques:

Poids à nu: 259g
Dimensions: base L=210mm, P=160, H=230mm
Suspension: par 4 suspentes

La prochaine et dernière étape qui se déroulera dans le courant de la semaine prochaine consistera à faire les finissions: ajustements, ponçage, peinture et lettrages/logos.

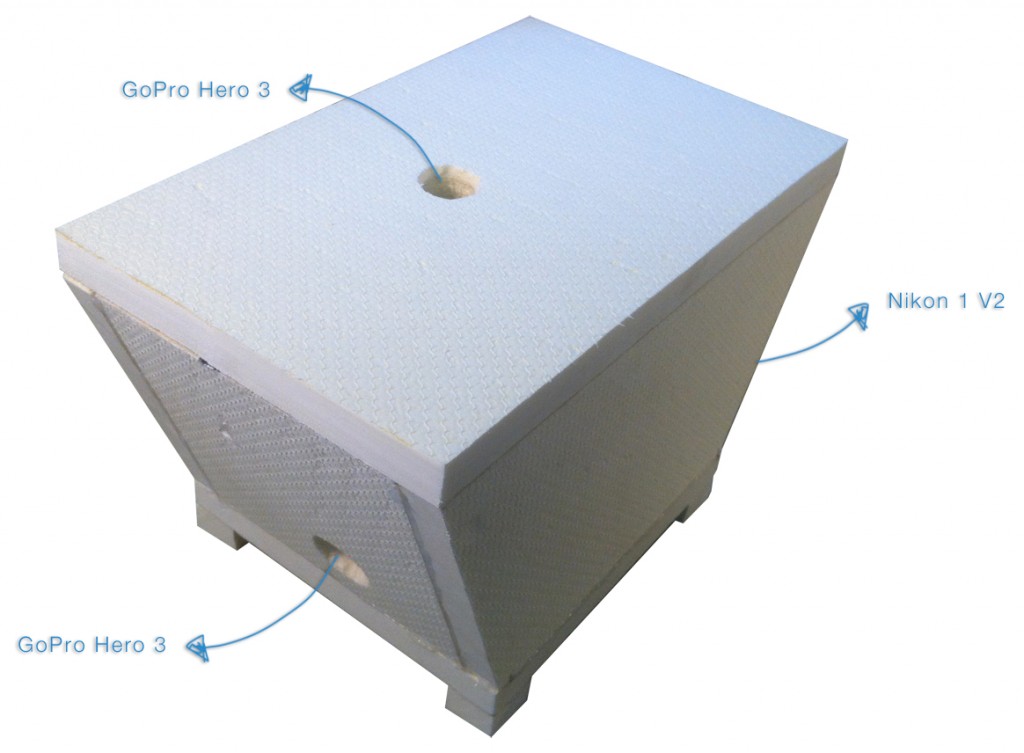

Ci-dessous, la nacelle avant les finissions:

nacelle
